Giải bài tập sách bài tập (SBT) công nghệ lớp 8 cánh diều bài 1 Tiêu chuẩn trình bày bản vẽ kĩ thuật
Bài 1: Tiêu chuẩn trình bày bản vẽ kĩ thuật trong Sách Bài Tập (SBT) Công Nghệ lớp 8 Cánh Diều
Bài tập 1 trong sách bài tập "Cánh Diều" dành cho học sinh lớp 8 được biên soạn theo chương trình đổi mới của Bộ Giáo dục. Nội dung này cung cấp hướng dẫn cụ thể và giải chi tiết các bước để học sinh nắm vững bài học. Trong bài tập này, học sinh sẽ được hướng dẫn về tiêu chuẩn trình bày bản vẽ kĩ thuật, giúp họ hiểu rõ cách thức và quy trình để vẽ một bản vẽ kỹ thuật đạt chuẩn.
Bài tập và hướng dẫn giải
1.1 Trong các kí hiệu sau đây, kí hiệu nào là kí hiệu Tiêu chuẩn Việt Nam?
A. ISO. B. TCVN. C. DIN. D. JIS
1.2 Khổ giấy A0 chia được thành bao nhiêu khổ giấy A4?
A. 8. B. 12. C. 16. D. 20
1.3 Tỉ lệ 2:1 trên bản vẽ có ý nghĩa như thế nào?
A. Kích thước trên bản vẽ gấp hai lần kích thước thực.
B. Kích thước trên bản vẽ bằng kích thước thực.
C. Kích thước trên bản vẽ bằng một nửa kích thước thực.
D. Là tỉ lệ thu nhỏ của bản vẽ.
1.4 Cạnh thấy, đường bao thấy được vẽ bằng loại nét gì?
A. Nét đứt mảnh.
B. Nét gạch dài – chấm – mảnh
C. Nét liền đậm.
D. Nét liền mảnh.
1.5 Đường tâm đường tròn, đường trục đối xứng của vật thể được vẽ bằng loại nét gì?
A. Nét đứt mảnh.
B. Nét gạch dài — chấm – mảnh.
C. Nét liền đậm.
D. Nét liền mảnh.
1.6 Kích thước độ dài ghi trên bản vẽ kĩ thuật có đơn vị là gì?
A. Mét (m). B. Decimét (dm).
C. Centimét (cm). D. Milimét (mm).
1.7 Chữ R ghi trước chữ số kích thước để chỉ kích thước nào sau đây?
A. Kích thước góc B. Kích thước bán kính
C. Kích thước đường kính D. Kích thước đoạn thẳng
1.8 Trong Hình Bài tập 1.8, hình nào ghi kích thước đoạn thẳng đúng theo tiêu chuẩn?
1.9 Trong Hình Bài tập 1.9, hình nào ghi kích thước của đường tròn đúng theo tiêu chuẩn?

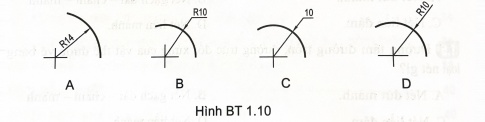

1.10 Trong các cách ghi kích thước cung tròn ở Hình Bài tập 1.10, cách ghi nào không đúng theo tiêu chuẩn?
