Giải bài tập sách bài tập (SBT) công nghệ lớp 8 chân trời sáng tạo bài Ôn tập chương 1
Giải bài tập sách Chân trời sáng tạo bài 8 Ôn tập chương 1
Bộ sách Giải bài tập (SBT) công nghệ lớp 8 xuất bản mới được Bộ Giáo dục và đào tạo phê duyệt, hướng đến chương trình đổi mới. Cuốn sách này cung cấp hướng dẫn cụ thể và giải chi tiết các bài tập, giúp học sinh hiểu bài tốt hơn trong chương trình học mới. Chắc chắn rằng việc nắm vững kiến thức trong sách Chân trời sáng tạo bài 8 Ôn tập chương 1 sẽ giúp học sinh tiến bộ hơn trong học tập của mình.
Bài tập và hướng dẫn giải
Câu 1: Đánh dấu ✓ vào ô trống trước công dụng của bản vẽ dùng trong kĩ thuật.
… Trao đổi thông tin giữa người thiết kế và chế tạo sản phẩm.
… Cung cấp các thông tin chế tạo chi tiết, sản phẩm.
… Trang trí nhà xưởng sản xuất sản phẩm.
… Cung cấp thông tin lắp ráp các chi tiết của sản phẩm.
… Cung cấp địa chỉ cung ứng vật liệu chế tạo sản phẩm.
… Cung cấp thông tin hướng dẫn sử dụng sản phẩm.
Câu 2: Theo phương pháp chiếu góc thứ nhất, hình chiếu bằng có vị trí như thế nào trên bản vẽ kĩ thuật
A. Trên hình chiếu đứng.
B. Trên hình chiếu đứng, song song hình chiếu cạnh.
C. Dưới hình chiếu đứng.
D. Dưới hình chiếu đứng, song song hình chiếu cạnh.
Câu 3: Hãy điền đặc điểm hình chiếu của các khối hình học vào bảng dưới đây.
Khối hình học | Đặc điểm hình chiếu |
Hình hộp chữ nhật | |
Hình lăng trụ đều | |
Hình chóp đều | |
Hình trụ | |
Hình nón | |
Hình cầu |
Câu 4: Điền vào chỗ (...) trong bảng dưới đây để so sánh trình tự đọc bản vẽ chi tiết và bản vẽ lắp.
Trình tự đọc | Bản chi tiết | Bản vẽ vẽ lắp |
Giống nhau | ||
Khác nhau | ||
Câu 5: Trình tự đọc bản vẽ nhà đúng là
A. 1. Hình biểu diễn − 2. Khung tên − 3. Kích thước – 4. Các bộ phận chính.
B. 1. Khung tên − 2. Hình biểu diễn − 3. Kích thước − 4. Các bộ phận chính.
C. 1. Khung tên − 2. Kích thước − 3. Hình biểu diễn − 4. Các bộ phận chính.
D. 1. Khung tên – 2. Các bộ phận chính − 3. Hình biểu diễn − 4. Kích thước.

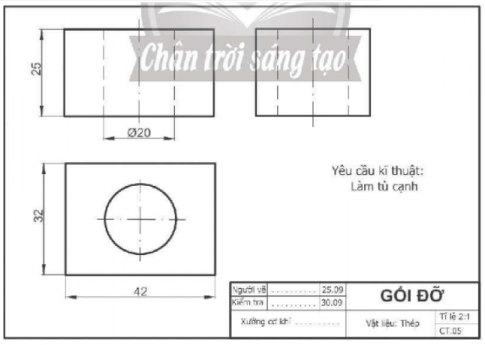

Câu 6: Đánh dấu ✓ vào ô trống trước kết quả đọc bản vẽ chi tiết gối đỡ.
… Hình chiếu đứng.
… Hình chiếu cạnh.
… Chi tiết có chiều dài 42 mm.
… Chi tiết được chế tạo từ nhôm.
… Hình chiếu bằng.
… Gối đỡ có đường kính trong 20 mm.
… Chi tiết được làm tù các cạnh sắc.
… Đơn vị chế tạo đai ốc.
… Chi tiết có chiều rộng 32 mm.
… Chi tiết có chiều cao 20 mm.
Câu 7: Bản vẽ kĩ thuật được sử dụng trong lĩnh vực nào?
A. Xây dựng.
B. Hội hoạ.
C. Dịch vụ vận tải.
D. m nhạc.
Câu 8: Hãy điền tên các bước đọc bản vẽ chi tiết vào chỗ (...) cho phù hợp.
Câu 9: Đánh dấu ✓ vào ô trống trước nội dung kích thước được thể hiện trong bản vẽ lắp.
… Kích thước chung của sản phẩm.
… Kích thước lắp ghép giữa các chi tiết.
… Kích thước chiều dài của sản phẩm.
… Kích thước xác định khoảng cách giữa các chi tiết.
… Kích thước các phần của chi tiết.
