Giải bài tập sách bài tập (SBT) công nghệ lớp 8 kết nối tri thức bài 16: Mạch điện điều khiển sử dụng mô đun cảm biến
Bộ sách Giải bài tập sách bài tập công nghệ lớp 8 Kết nối tri thức bài 16: Mạch điện điều khiển sử dụng mô đun cảm biến
Trong bài 16 của sách công nghệ lớp 8, học sinh sẽ được giải chi tiết và cụ thể về mạch điện điều khiển sử dụng mô đun cảm biến. Đây là một phần mới được thêm vào chương trình học mới của Bộ Giáo dục và đào tạo. Nhằm giúp học sinh hiểu bài học một cách tốt hơn, sách cung cấp hướng dẫn chi tiết và cụ thể, giúp học sinh nắm bắt nội dung một cách dễ dàng hơn.
Sách này là nguồn tư liệu quý giá giúp học sinh kết nối tri thức và áp dụng vào thực tế. Hi vọng rằng, qua cách hướng dẫn thông minh và sắc sảo của sách, học sinh sẽ phát triển kiến thức và kỹ năng cần thiết cho bài học này.
Bài tập và hướng dẫn giải
Câu 1: Gọi tên thành phần chính tương ứng với các bộ phận: (1) và (2) trong sơ đồ khối của mạch điều khiển sử dụng mô đun cảm biến dưới đây (Hình 16.1).
Câu 2: Chọn cụm từ dưới đây để điền vào các chỗ trống (...) trong đoạn mô tả hoạt động của mạch điện điều khiển sử dụng mô đun cảm biến.
Mô đun, cắm biển, nguồn điện, đối tượng điều khiển
Khi có ...(1)... cung cấp cho mạch điện, ...(2)... trên ...(3)... thu nhận tín hiệu đầu vào từ môi trường xung quanh và chuyển thành tín hiệu đầu ra điều khiển để đóng hoặc cắt nguồn điện cấp cho ...(4)...
Câu 3: Điền tên các bước để tiến hành lắp ráp mạch điện điều khiển tương ứng với nội dung thực hiện được mô tả trong Bảng 16.1.
Bảng 16.1. Các bước tiến hành lắp ráp mạch điện điều khiển sử dụng mô đun cảm biến
Trình tự các bước | Nội dung thực hiện |
Bước 1: ? | Xác định vị trí cổng đầu vào nguồn cấp và cổng đầu ra điều khiển của mô đun. |
Bước 2: ? | Xác định các thành phần chính và cách đấu nối của mạch điện. |
Bước 3: ? | Chuẩn bị các dụng cụ, vật liệu và thiết bị theo sơ đồ mạch điện. |
Bước 4: ? | Tiến hành đấu nối theo sơ đồ mạch điện. |
Bước 5: ? | Cấp nguồn và kiểm tra hoạt động của mạch điện. Đánh giá và điều chỉnh. |

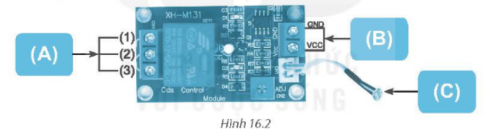

Câu 4: Ghi rõ tên các vị trí tương ứng của mô đun cảm biến ánh sáng XH M131 (Hình 16.2) vào mẫu Bảng 16.2.
Bảng 16.2
Vị trí | Tên gọi | ||
A | (1) | ? | ? |
(2) | ? | ||
(3) | ? | ||
B | GND | ? | ? |
VCC | ? | ||
C | ? | ||
Câu 5: Hãy mô tả hoạt động của mạch điện điều khiển quạt điện sử dụng mô đun cảm biến ánh sáng trong Hình 16.3.
