Giải bài tập công nghệ lớp 8 kết nối tri thức bài 3 Bản vẽ chi tiết

Giải bài 3 Bản vẽ chi tiết sách công nghệ lớp 8 kết nối

Trong bài viết này, chúng ta sẽ cùng tìm hiểu và giải bài tập trong sách công nghệ lớp 8 kết nối. Chúng ta sẽ được hướng dẫn chi tiết từng bước giải và hiểu rõ hơn về kiến thức trong chương trình học. Hy vọng, thông qua nội dung này, các em học sinh sẽ nắm vững bài học một cách dễ dàng hơn.

Mục tiêu của chúng ta là giúp các em hiểu rõ và áp dụng kiến thức một cách linh hoạt. Qua đó, giúp các em tự tin hơn khi giải các bài tập và áp dụng kiến thức trong cuộc sống thực tế. Hãy cùng nhau khám phá và học hỏi nhé!

Bài tập và hướng dẫn giải

I. NỘI DUNG CỦA BẢN VẼ CHI TIẾT

Khám phá

Câu hỏi: Quan sát Hình 3.3 và cho biết tên gọi của chi tiết được biểu diễn trong hình là gì; hãy mô tả hình dạng, kích thước và các yêu cầu kĩ thuật của chi tiết đó.

Quan sát Hình 3.3 và cho biết tên gọi của chi biết được biểu diễn trong hình là gì; hãy mô tả hình dạng, kích thước và các yêu cầu kĩ thuật của chi tiết đó

Trả lời: Cách làm:1. Quan sát hình vẽ chi tiết và xác định tên gọi của chi tiết đó.2. Mô tả hình dạng của chi... Xem hướng dẫn giải chi tiết

THỰC HÀNH

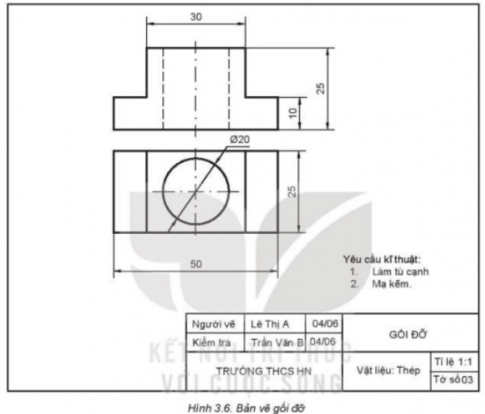

Câu hỏi: Đọc bản vẽ chi tiết gối đỡ (Hình 3.6) theo trình tự trên Bảng 3.1.

Đọc bản vẽ chi tiết gối đỡ (Hình 3.6) theo trình tự trên Bảng 3.1

Trả lời: Câu trả lời chi tiết và đầy đủ:1. Trình tự đọc bản vẽ gối đỡ (Hình 3.6):Bước 1: Xem khung tên- Tên... Xem hướng dẫn giải chi tiết
